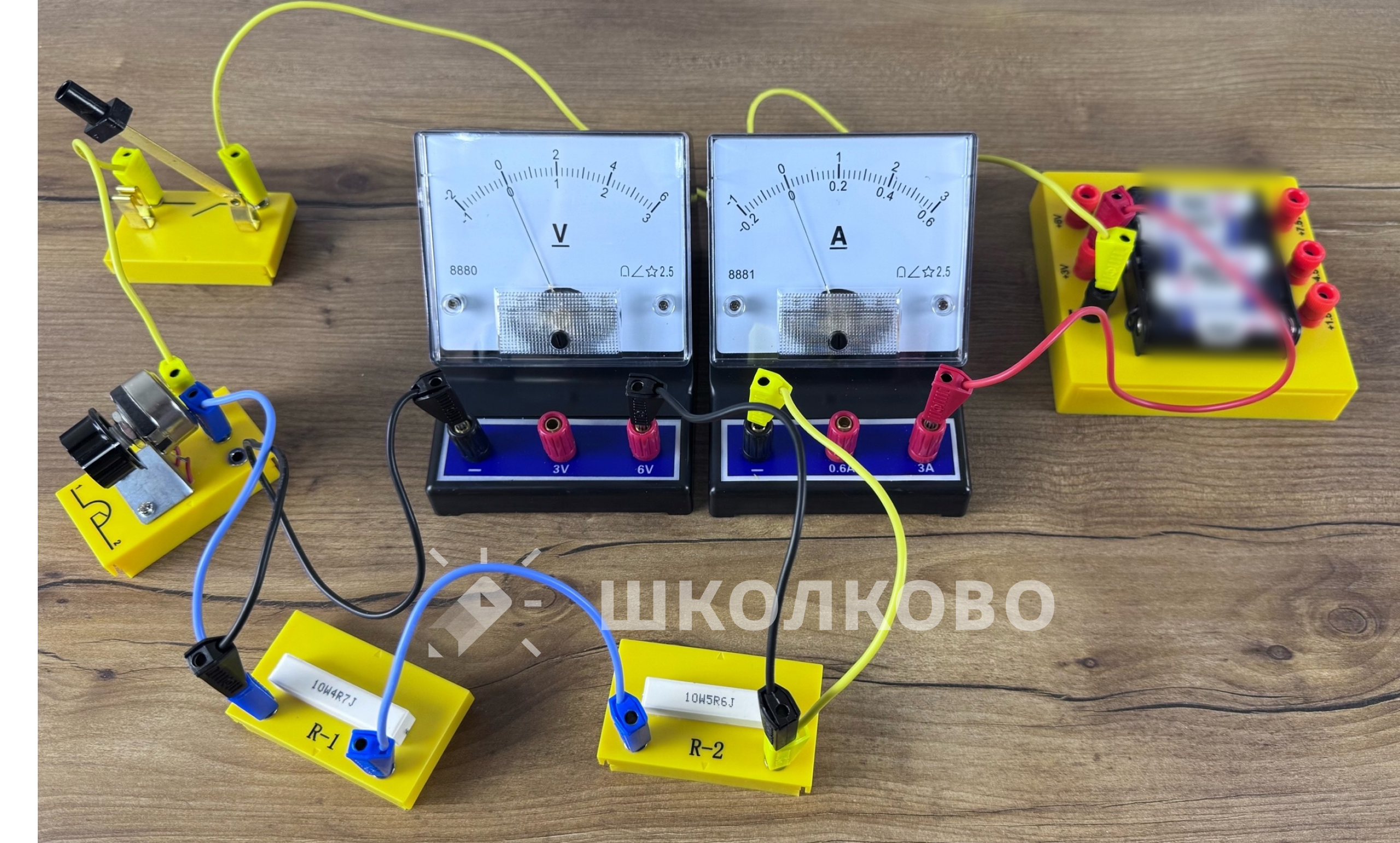

Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат
.
2) При замыкании ключа вольтметр покажет электрическое напряжение на реостате
.
3) При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах
и
.
4) Вольтметр включён в электрическую цепь с нарушением полярности подключения.
Источники:
При замыкании ключа амперметр покажет силу тока, протекающего через реостат
, так как ампертметр, реостат и резисторы
соединены последовательно - сила тока в них будет одинаковая.
Ошибка.
Попробуйте повторить позже
Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) Вольтметр включён в электрическую цепь с нарушением полярности подключения.
2) При замыкании ключа вольтметр покажет электрическое напряжение на резисторе
.
3) При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах
и
.
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Источники:
Так как вольметр подключен параллельно резистору
, то при замыкании ключа вольметр покажет на нем напряжение.
Ошибка.
Попробуйте повторить позже
Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке
Какой из приборов (амперметр или вольтметр), согласно целям эксперимента, включён в электрическую цепь правильно?
1) только амперметр
2) только вольтметр
3) и амперметр, и вольтметр включены правильно
4) и амперметр, и вольтметр включены неправильно
Источники:
Амперметр подключается последовательно к лампе, а вольтметр параллельно. Вольтметр подключен параллельно к лампе и реостату, поэтому он измеряет напряжение не на лампе, а на реостате и лампе. Вольтметр подключен неверно, а амперметр как раз подключен последовательно к лампе, следовательно, он измеряет ток, проходящий через лампу.
Ошибка.
Попробуйте повторить позже

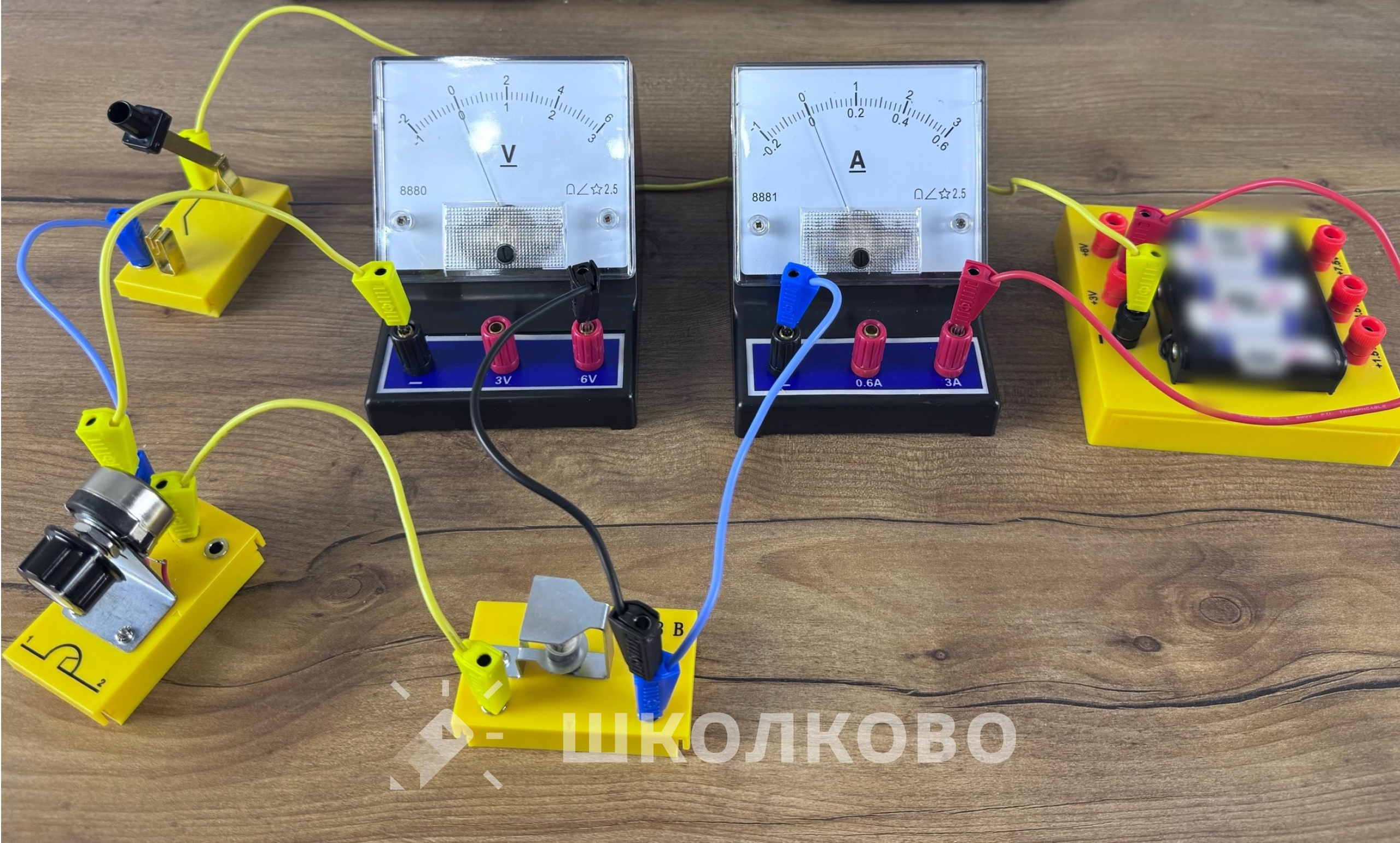

Ученик собрал электрическую цепь, представленную на рисунке.
Какие измерительные приборы включены в электрическую цепь правильно?
1) Только амперметр
2) Только вольтметр
3) И амперметр, и вольтметр включены правильно
4) И амперметр, и вольтметр включены неправильно
Источники:
Амперметр всегда включается последовательно к прибору, на котором измеряется сила тока, а вольметр - параллельно к этому прибору. На рисунке оба прибора включены неправильной полярностью. Ответ - 4
Ошибка.
Попробуйте повторить позже

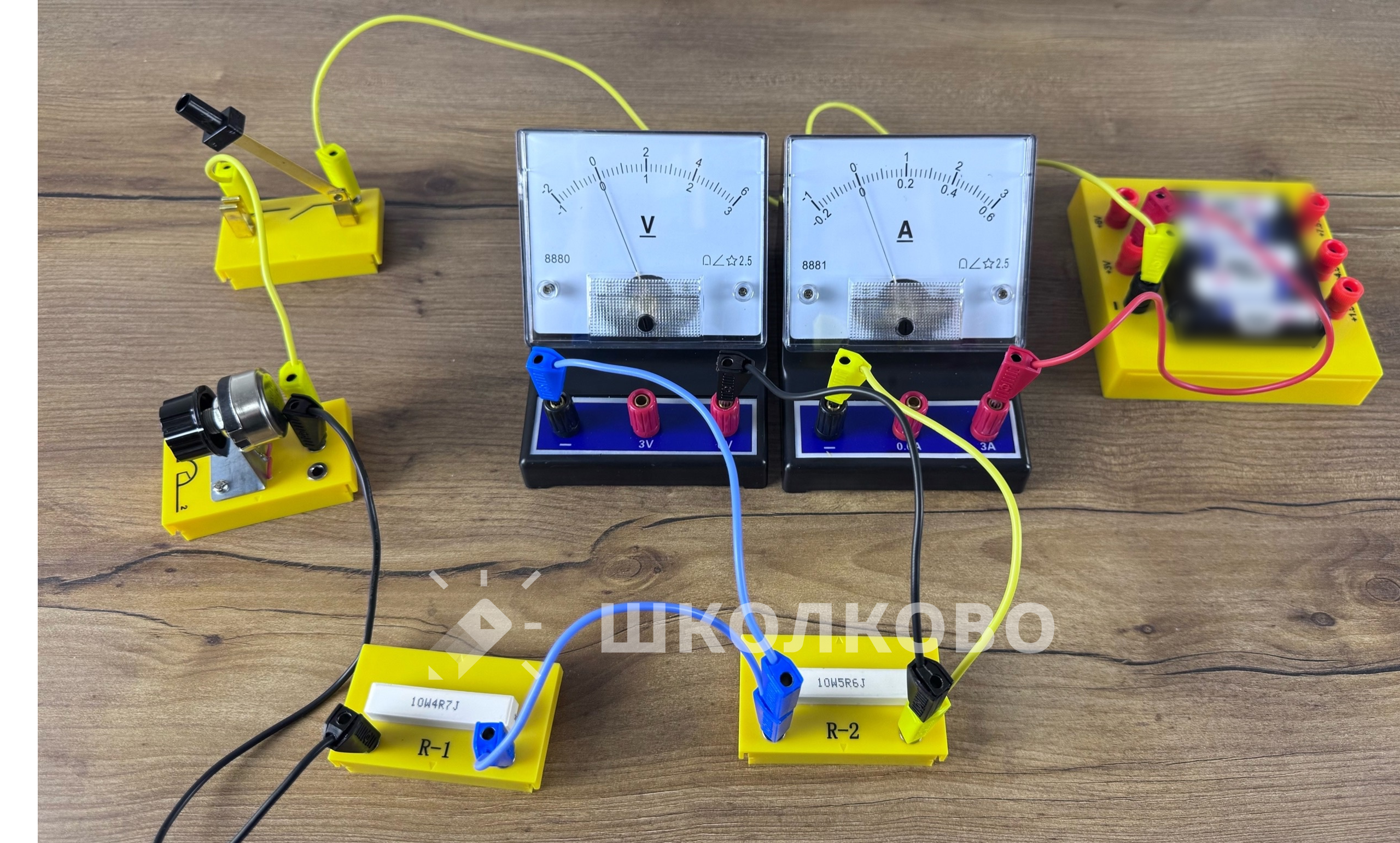

Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу тока, протекающего через вольтметр.
2) При замыкании ключа вольтметр покажет электрическое напряжение на резисторе
.
3) При замыкании ключа вольтметр покажет электрическое напряжение на реостате
.
4) При замыкании ключа амперметр покажет силу тока, протекающего через резистор
.
Источники:
При замыкании ключа амперметр покажет силу тока, протекающего через резистор
, так как ампертметр и резисторы
соединены последовательно - сила тока в них будет одинаковая.
Ошибка.
Попробуйте повторить позже

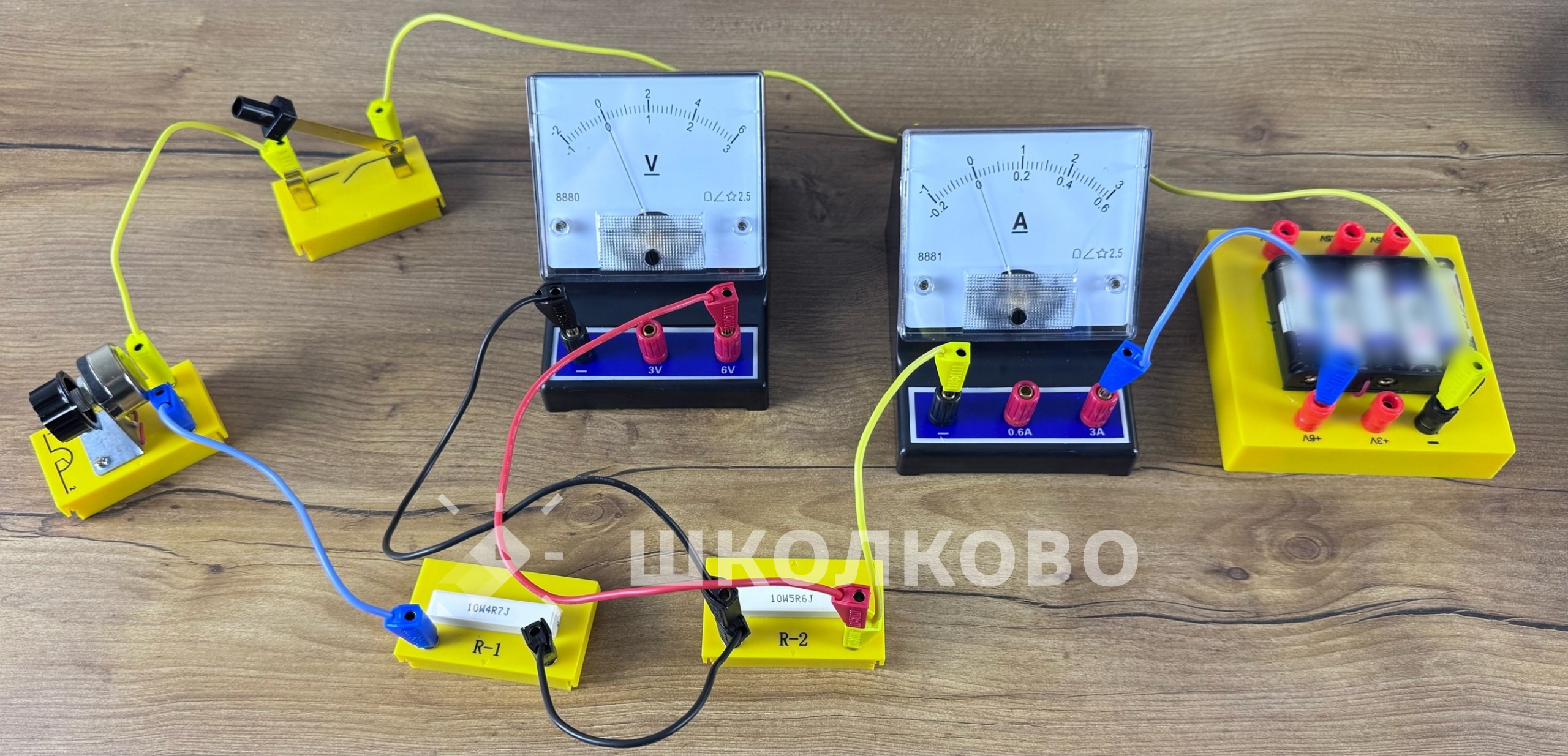

Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) Вольтметр включён в электрическую цепь с нарушением полярности подключения.
2) При замыкании ключа вольтметр покажет электрическое напряжение на резисторе
.
3) При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах
и
.
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Источники:
При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах
и
, так как вольтметр
подключен параллельно к
и
.
Ошибка.
Попробуйте повторить позже
Ученик собрал электрическую цепь, представленную на рисунке.
Кто подключен в электрическую цепь верно?
1) Только амперметр
2) Только вольтметр
3) И амперметр, и вольтметр включены правильно
4) И амперметр, и вольтметр включены неправильно
Источники:
Амперметр всегда включается последовательно к прибору, на котором измеряется сила тока, а вольметр - параллельно к этому прибору. Поэтому на рисунке все приборы подключены неверно.
Ошибка.
Попробуйте повторить позже

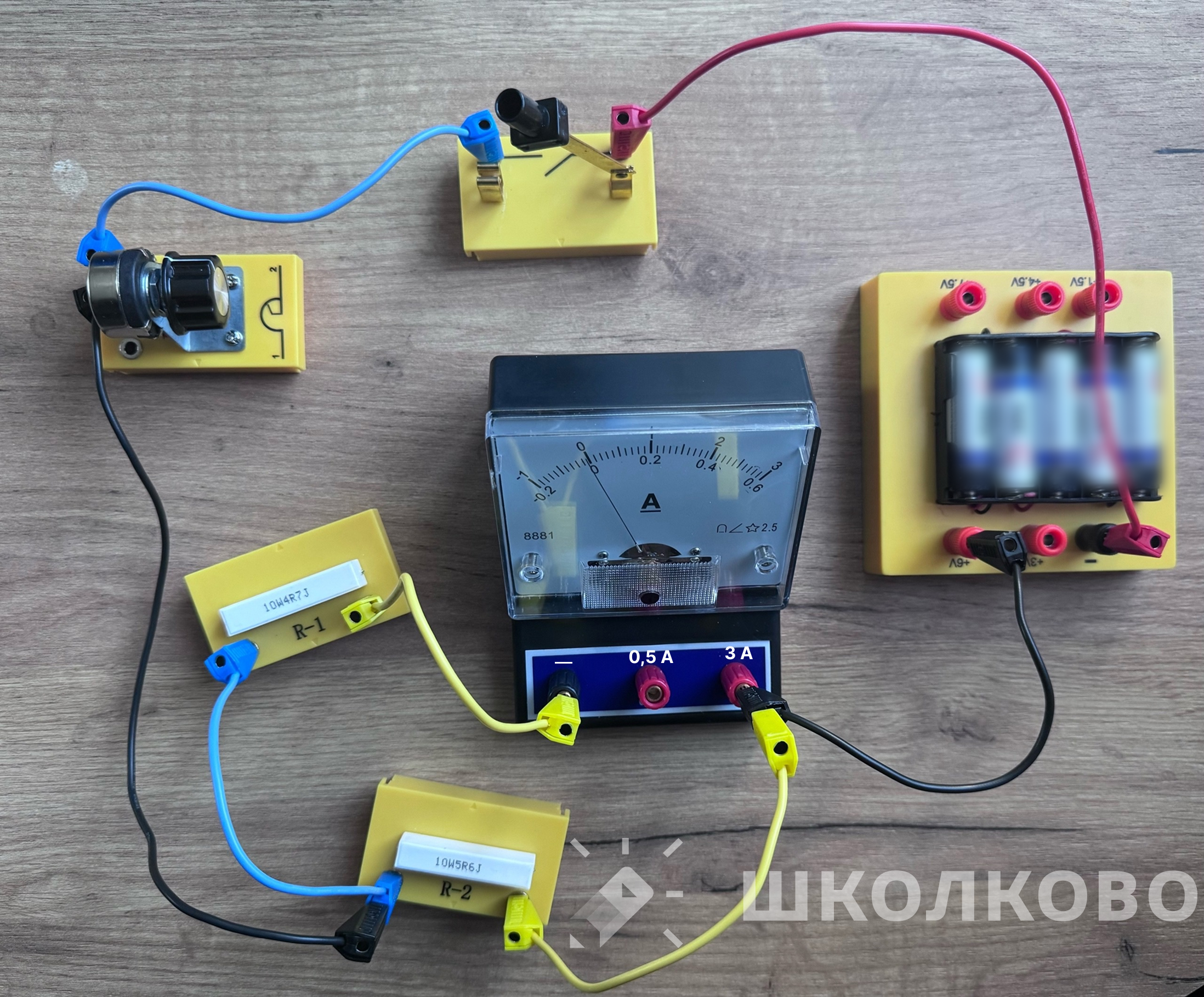

Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат
.
2) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор
.
3) При замыкании ключа амперметр покажет общую силу электрического тока, протекающего через резисторы
и
.
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Источники:
Амперметр должен быть подключен в цепь согласно полярности - плюсом к плюсу источника, минусом - к минусу.
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Ошибка.
Попробуйте повторить позже

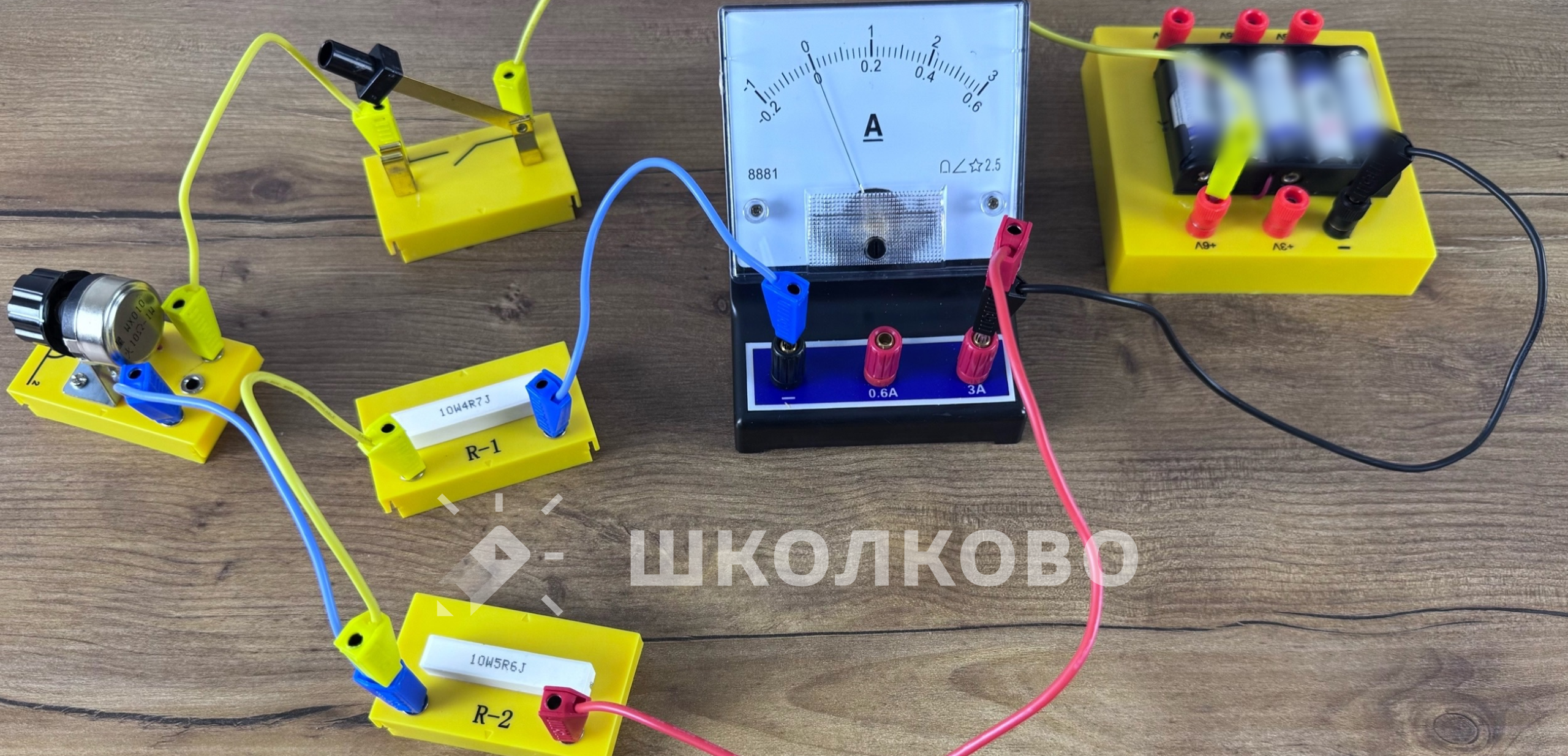

Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат
.
2) При замыкании ключа амперметр покажет общую силу электрического тока, протекающего через резисторы
и
.
3) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор
.
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Источники:
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Амперметр должен быть подключен в цепь, соблюдая полярность - плюс к плюсу источника, минус - к минусу.
Ошибка.
Попробуйте повторить позже
Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат
.
2) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор
.
3) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор
.
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Источники:
Нам подходит второе утверждение, т.к. амперметр подключен последовательно к
, значит он и покажет значение силы тока,
который протекает через данный резистор.
Ошибка.
Попробуйте повторить позже
Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу тока, протекающего через реостат
.
2) При замыкании ключа вольтметр покажет электрическое напряжение на реостате
.
3) Вольтметр включён в цепь с нарушением полярности подключения.
4) Амперметр включён в цепь с нарушением полярности подключения.
Источники:
Нам подходит первое утверждение, так как все элементы соединены последовательно и ток через них бежит один и тот же, его же замеряет и амперметр.
Ошибка.
Попробуйте повторить позже
Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.
Какие измерительные приборы включены в электрическую цепь правильно?
1) Только амперметр
2) Только вольтметр
3) И амперметр, и вольтметр включены правильно
4) И амперметр, и вольтметр включены неправильно
Источники:
1) Только амперметр, поскольку вольтметр показывает напряжение на параллельно подключенном элементе, в данном случае
вольтмер не подключен к лампе
Ошибка.
Попробуйте повторить позже
Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу тока, протекающего через резистор
.
2) При замыкании ключа вольтметр покажет электрическое напряжение на резисторе
.
3) При замыкании ключа вольтметр покажет электрическое напряжение на реостате
.
4) При замыкании ключа амперметр покажет силу тока, протекающего через вольтметр.
Источники:
1) При замыкании ключа амперметр покажет силу тока, протекающего через резистор
.
Ошибка.
Попробуйте повторить позже
Ученик собрал электрическую цепь, представленную на рисунке.
Какое утверждение верное?
1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат
.
2) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор
.
3) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор
.
4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
Источники:
1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат R.
Ошибка.
Попробуйте повторить позже
Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке
Какой из приборов (амперметр или вольтметр), согласно целям эксперимента, включён в электрическую цепь неправильно?
1) только амперметр
2) только вольтметр
3) и амперметр, и вольтметр включены правильно
4) и амперметр, и вольтметр включены неправильно
Источники:
Амперметр подключается последовательно к лампе, а вольтметр параллельно. Вольтметр подключен параллельно к лампе и реостату, поэтому он измеряет напряжение не на лампе, а на реостате и лампе. Вольтметр подключен неверно, а амперметр как раз подключен последовательно к лампе, следовательно, он измеряет ток, проходящий через лампу.
