Задача 21#78138Максимум баллов за задание: 2

Учитель на уроке, используя катушку, замкнутую на гальванометр, и полосовой магнит, последовательно провёл опыты по наблюдению явления электромагнитной индукции. Перемещение магнита и показания гальванометра представлены на рисунке.

$PIC$

Из предложенного перечня выберите два утверждения, соответствующих проведённым опытам. Укажите их номера.
1) Величина индукционного тока зависит от геометрических размеров катушки.
2) При изменении магнитного потока, пронизывающего катушку, в катушке возникает электрический (индукционный) ток.
3) Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.
4) Направление индукционного тока зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий катушку.
5) Направление индукционного тока зависит от направления магнитных линий, пронизывающих катушку.

Источники: Банк ФИПИ

Показать ответ и решение

1) Из опыта это неизвестно.
Утверждение 1 – $Неверно$
2) Да, это видно из показаний гальванометра.
Утверждение 2 – $Верно$
3) Из опыта это неизвестно.
Утверждение 3 – $Неверно$
4) Да, это видно из показаний амперметров.
Утверждение 4 – $Верно$
5) Из опыта это неизвестно.
Утверждение 5 – $Неверно$

Ответ: 24

Бандлы и наборы

Комбо-тарифы сразу по нескольким предметам

Ошибка.
Попробуйте повторить позже

Задача 22#69753Максимум баллов за задание: 2

$PIC$

Из предложенного перечня выберите два утверждения, соответствующих проведённым опытам. Укажите их номера.
1) Величина индукционного тока зависит от геометрических размеров катушки.
2) Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.
3) В постоянном магнитном поле индукционный ток в катушке не возникает.
4) Направление индукционного тока зависит от того, вносят или выносят магнит из катушки.
5) Величина индукционного тока зависит от магнитных свойств магнита.

Источники: Банк ФИПИ

Показать ответ и решение

Теоретическая справка: По закону Фарадея(закону электромагнитной индукции)

ΔΦ ξi = − Δt-,

где $Δ Φ= (⃗B,⃗S)= BScosα$ , $α$ - угол между вектором нормали и вектору магнитной индукции.
Индукционный ток возникает при изменении магнитного поля (то есть, при внесении/вынесении магнита в катушку/из катушки).
По правилу Ленца: индукционный ток имеет такое направление, при котором его собственное магнитное поле противодействует изменению магнитного потока, вызвавшему этот индукционный ток.
1) В опыте использовалась одна катушка, значит, нельзя сделать вывод о данной зависимости.
Утверждение 1 – $Неверно$
2) Для определения данной зависимости необходимо вносить (выносить) магнит с различной скоростью, что в данном эксперименте не сделано.
Утверждение 2 – $Неверно$
3) Да, как видно в опыте 2 магнит не выносили/вносили в катушку, а прибор, как мы можем увидеть, показывает, что тока в цепи не возникает.
Утверждение 3 – $Верно$
4) Да, ведь при внесении и вынесении магнита стрелка отклоняется в разные стороны, значит, и направление индукционного тока различно.
Утверждение 4 – $Верно$
5) В опыте использовался один магнит, значит, нельзя сделать вывод о данной зависимости.
Утверждение 5 – $Неверно$

Ответ: 34

Ошибка.
Попробуйте повторить позже

Задача 23#47378Максимум баллов за задание: 2

Учитель на уроке, используя катушку, замкнутую на гальванометр, и полосовой магнит (см. рисунок), последовательно провёл опыты по наблюдению явления электромагнитной индукции.

$PIC$

Условия проведения опытов и показания гальванометра представлены в таблице.

$PIC$

Выберите из предложенного перечня два утверждения, которые соответствуют результатам проведённых экспериментальных наблюдений и запишите в ответе цифры, под которыми они указаны.
1) Величина индукционного тока зависит от геометрических размеров катушки.
2) При изменении магнитного потока, пронизывающего катушку, в катушке возникает электрический (индукционный) ток.
3) Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.
4) Направление индукционного тока зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий катушку.
5) Направление индукционного тока зависит от направления магнитных линий, пронизывающих катушку.

Источники: Банк ФИПИ | Камзеева 2024

Показать ответ и решение

Теоретическая справка: По закону Фарадея(закону электромагнитной индукции)

ΔΦ ξi = − Δt-,

где $Δ Φ= (⃗B,⃗S)= BScosα$ , $α$ - угол между вектором нормали и вектору магнитной индукции.
Индукционный ток возникает при изменении магнитного поля (то есть, при внесении/вынесении магнита в катушку/из катушки).
По правилу Ленца: индукционный ток имеет такое направление, при котором его собственное магнитное поле противодействует изменению магнитного потока, вызвавшему этот индукционный ток.
1) В опыте использовалась одна катушка, значит, нельзя сделать вывод о данной зависимости.
Утверждение 1 – $Неверно$
2) Да, ведь стрелка гальванометра отклоняется, значит, возникает ток.
Утверждение 2 – $Верно$
3) Для определения данной зависимости необходимо вносить (выносить) магнит с различной скоростью, что в данном эксперименте не сделано.
Утверждение 3 – $Неверно$
4) Да, ведь при внесении и вынесении магнита стрелка отклоняется в разные стороны, значит, и направление индукционного тока различно.
Утверждение 4 – $Верно$
5) Нет, на основании данных опытов нельзя проверить данную зависимость
Утверждение 5 – $Неверно$

Ответ: 24

Ошибка.
Попробуйте повторить позже

Задача 24#78134Максимум баллов за задание: 2

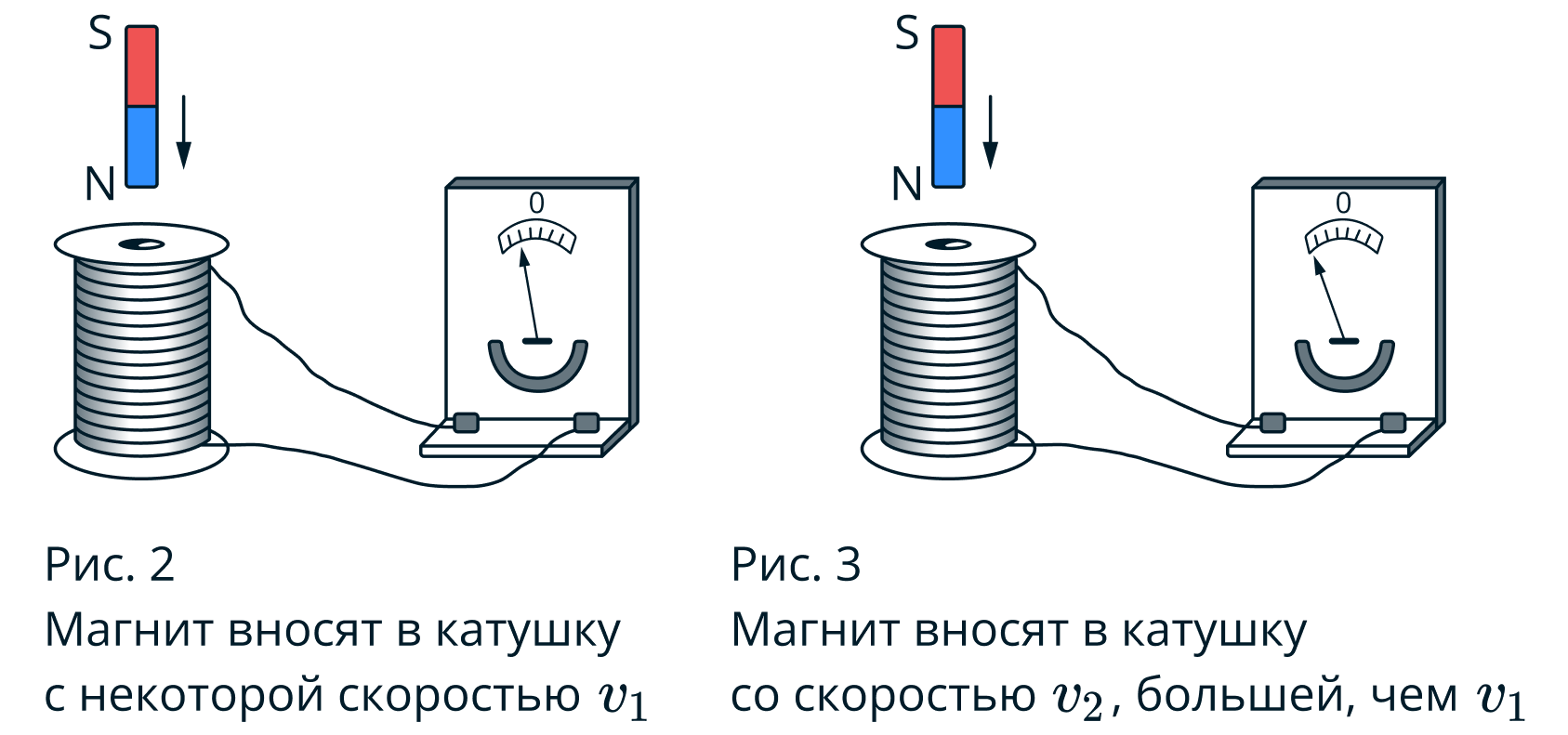

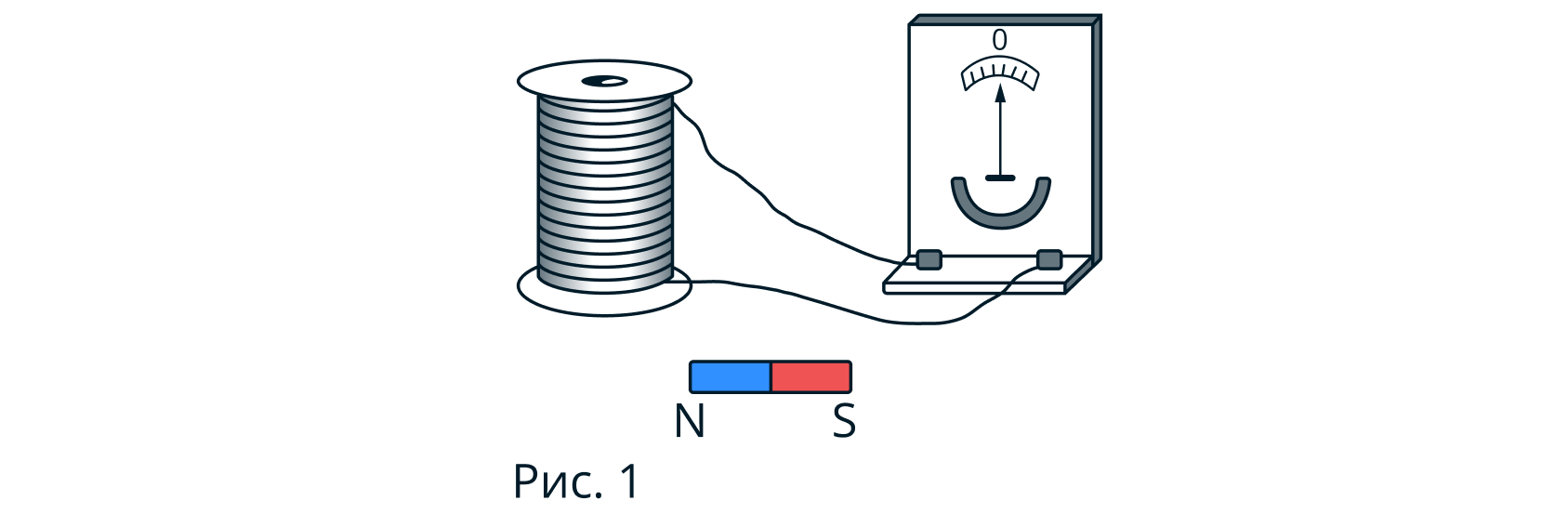

Учитель на уроке, используя катушку, замкнутую на гальванометр, и полосовой магнит (см. рис. 1), последовательно провёл опыты по наблюдению явления электромагнитной индукции. Условия проведения опытов и показания гальванометра представлены на рис. 2 и 3.

$PIC$

Выберите из предложенного перечня два утверждения, которые соответствуют результатам проведённых экспериментальных наблюдений. Укажите их номера.
1) Величина индукционного тока зависит от геометрических размеров катушки.
2) При изменении магнитного потока, пронизывающего катушку, в катушке возникает электрический (индукционный) ток.
3) Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.
4) Направление индукционного тока зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий катушку.
5) Направление индукционного тока зависит от направления магнитных линий, пронизывающих катушку.

Источники: Банк ФИПИ

Показать ответ и решение

1) В процессе эксперимента не проводились измерения с катушками разных размеров.
Утверждение 1 – $Неверно$
2) Да, из показания амперметров видно, что при внесении магнита в катушку в цепи появляется ток. Запишем формулу магнитного потока $Φ = BS cosα$ , где $B$ - магнитная индукция, $S$ - площадь контура, $α$ - угол между $B$ и $S$ . При внесении магнита в катушку количество линий пронизывающих катушку изменяется, поэтому изменяется и магнитный поток.
Утверждение 2 – $Верно$
3) При внесении магнита в катушку со скоростью $v1$ величина тока определяется отклонением стрелки амперметра, когда же катушку вносят со скоростью $v2 > v1$ , то стрелка амперметра отклоняется сильнее, чем в первом случае. Это связано с тем, что ЭДС индукции зависит от скорости изменения магнитного потока.
Утверждение 3 – $Верно$
4) Так как в опыте рассматривалось только случаи с увеличением магнитного потока, то такого вывода из данных эксперимента мы сделать не можем.
Утверждение 4 – $Неверно$
5) Так как в опыте рассматривалось только случаи с одной ориентацией магнита, то такого вывода из данных эксперимента мы сделать не можем.
Утверждение 5 – $Неверно$

Ответ: 23
