Какая из точек (1, 2, 3 или 4) является изображением точки
, создаваемым тонкой собирающей линзой с фокусным расстоянием
(см. рисунок)?
Построим изображение точки S в тонкой собирающей линзе. Проведём две параллельных линии. Одна направлена от источника, а вторая проходит через центр собирающей линзы. Первая линия преломляется пройдёт через побочный фокус и окажется в точке 2, то есть изображение находится в точке 2.
Ошибка.
Попробуйте повторить позже
Какая из точек 1-4 является изображением точки
(см. рисунок), создаваемым тонкой собирающей линзой с фокусным
расстоянием
?
Источники:
Построим изображение точки S в тонкой собирающей линзе. Проведём две параллельных линии. Одна направлена от источника, а вторая проходит через центр собирающей линзы. Первая линия преломляется пройдёт через побочный фокус и окажется в точке 4, то есть изображение находится в точке 4.
Ошибка.
Попробуйте повторить позже
Какая из точек 1-4 является изображением точки
(см. рисунок), создаваемым тонкой собирающей линзой с фокусным
расстоянием
?
Источники:

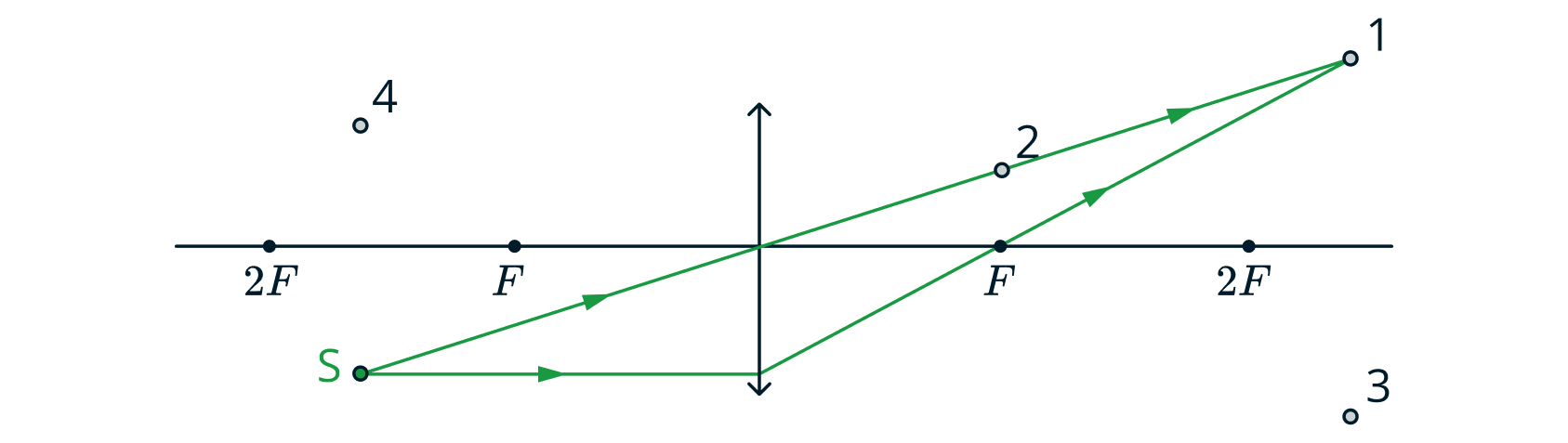

Проведём первый луч параллельно главной оптической оси, после преломления он пройдёт через фокус. Второй луч направим через центр линзы, он не преломляется. Пересечение этих лучей и даст изображение источника.
В данном случае это точка 1.
Ошибка.
Попробуйте повторить позже

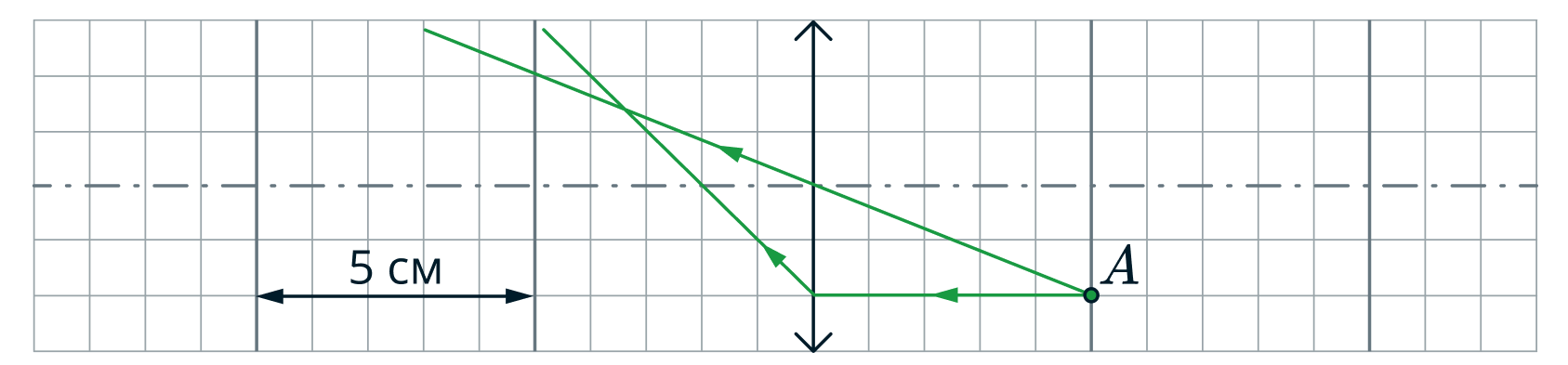

На рисунке показан ход лучей от точечного источника света А через тонкую линзу.
Чему равна оптическая сила линзы, если одна клетка на рисунке соответствует 1 см? Ответ дайте в дптр.
После преломления луч, параллельный главной оптической оси, пересечет главную оптическую ось в фокусе линзы, то есть на расстоянии 5 клеток от линзы, то есть фокусное расстояние линзы равно 5 см. Оптическая сила равна
Ошибка.
Попробуйте повторить позже

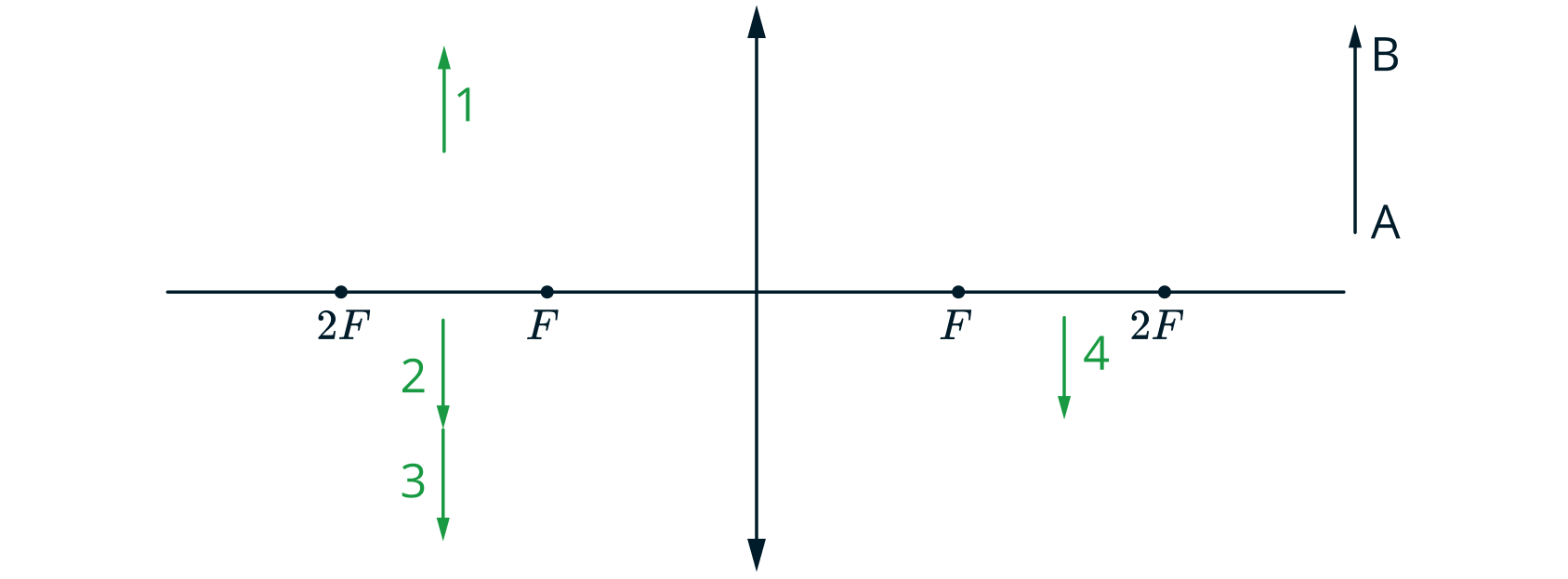

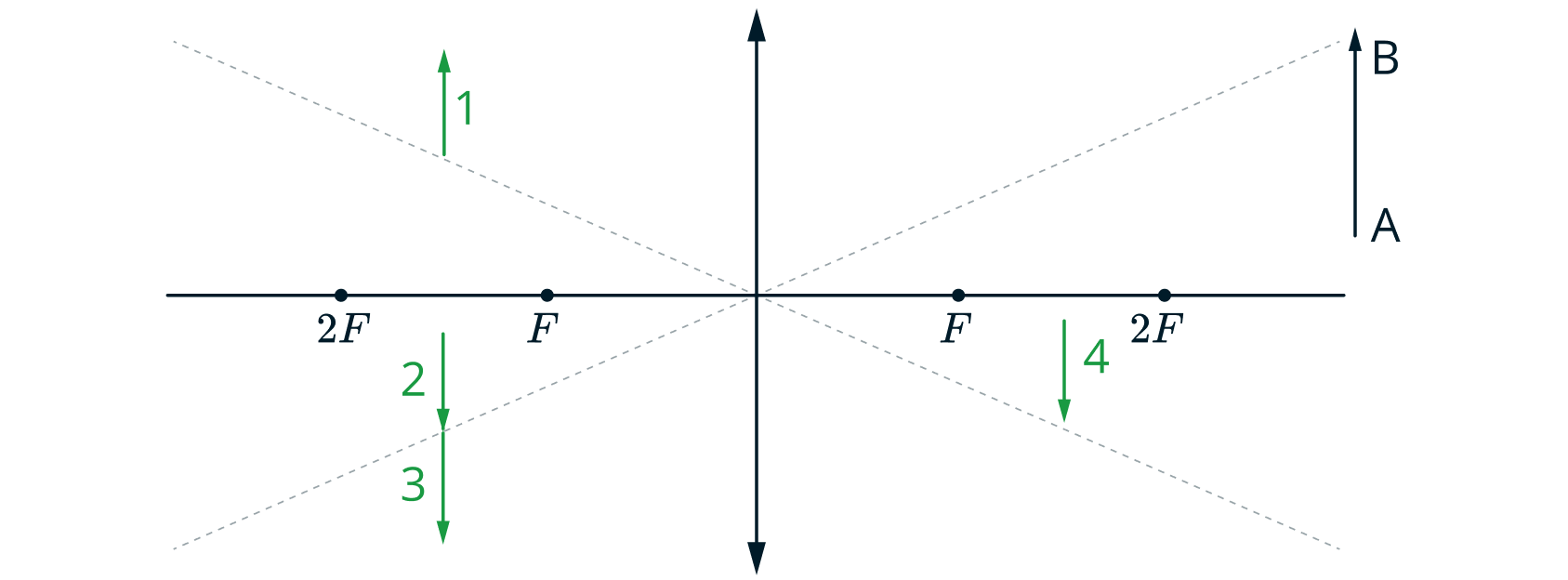

Какому из предметов 1–4 соответствует изображение AB в тонкой собирающей линзе с фокусным расстоянием F?
Проведём две линии через центр линзы
То есть ответ 2.
Ошибка.
Попробуйте повторить позже

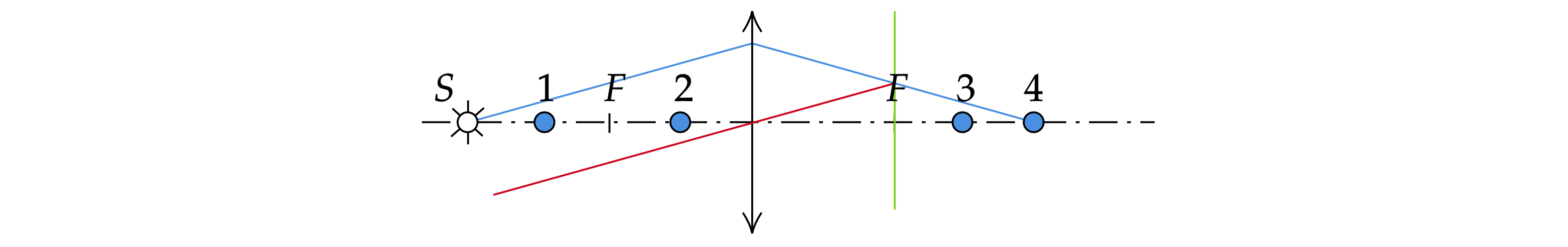

От точечного источника света
, находящегося на главной оптической оси тонкой собирающей линзы с фокусным расстоянием
на расстоянии
от неё, распространяются два луча:
и
, как показано на рисунке.
В какой точке: 1, 2, 3 или 4 – пересекутся эти лучи после преломления линзой?
Источники:

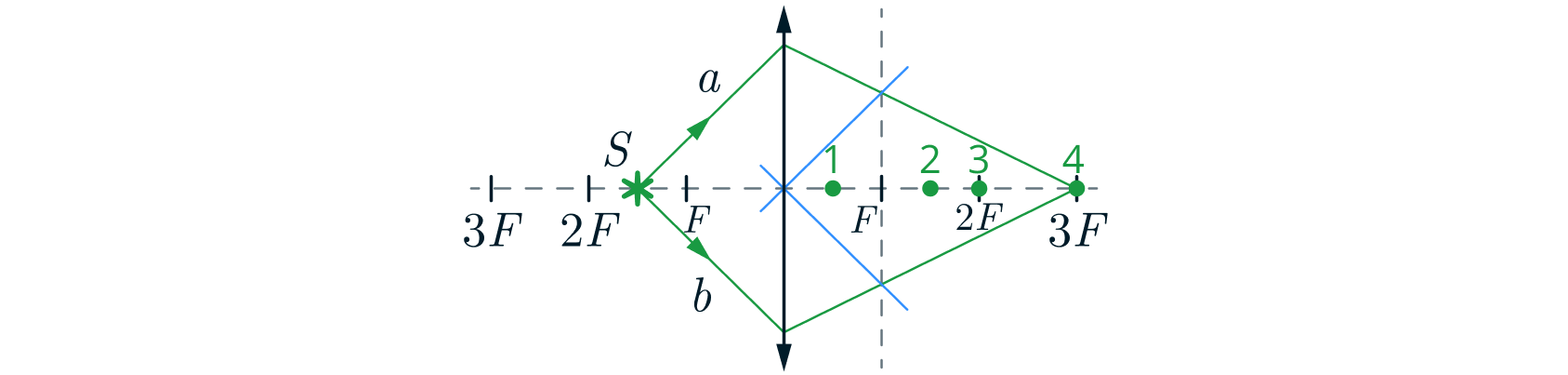

Луч, проходящий под произвольным углом к главной оптической оси через центр тонкой линзы, преломляясь в ней, является
продолжением самого себя и называется побочной оптической осью. Проведём через центр линзы параллельные лучам
и
(см.
рисунок)
На уровне
лучи с одной стороны от главной оптической оси должны пересечься в одной точке (синие линии на рисунке).
Тогда продолжив лучи увидим, что лучи пересекаются в точке 4.
Ошибка.
Попробуйте повторить позже

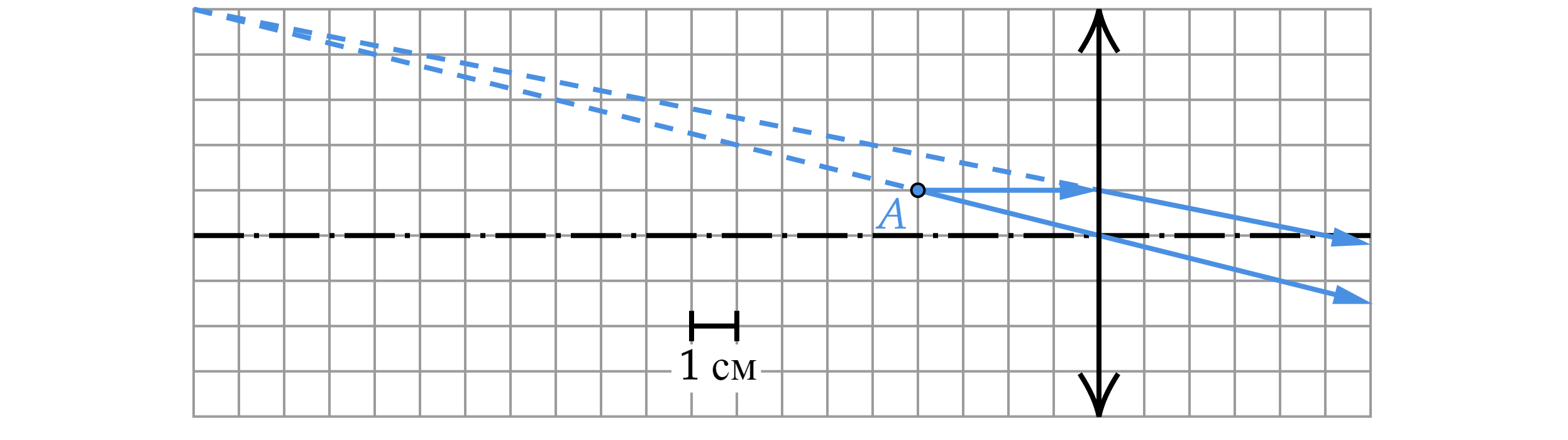

На рисунке показан ход двух лучей от точечного источника света А через тонкую линзу.
Определите оптическую силу линзы.
Источники:
Найдем фокусное расстояние линзы из рисунка. Луч, шедший до преломления в тонкой линзе параллельно главной оптической оси,
должен проходить через фокус линзы после преломления на ней, в данном случае луч пересекает главную оптическую ось на
расстоянии 4 клетки от линзы, то есть
.
Оптическая сила линзы
Ошибка.
Попробуйте повторить позже
На рисунке показан ход двух лучей от точечного источника света А через тонкую линзу.
Определите оптическую силу линзы. Ответ дайте в дптр.
Источники:
Поскольку собирающая линза фокусирует параллельные лучи в фокус, то из рисунка видно, что фокус, находится на расстоянии в 2
клетки от центра линзы. Тогда
Тогда оптическая сила линзы равна
Ошибка.
Попробуйте повторить позже

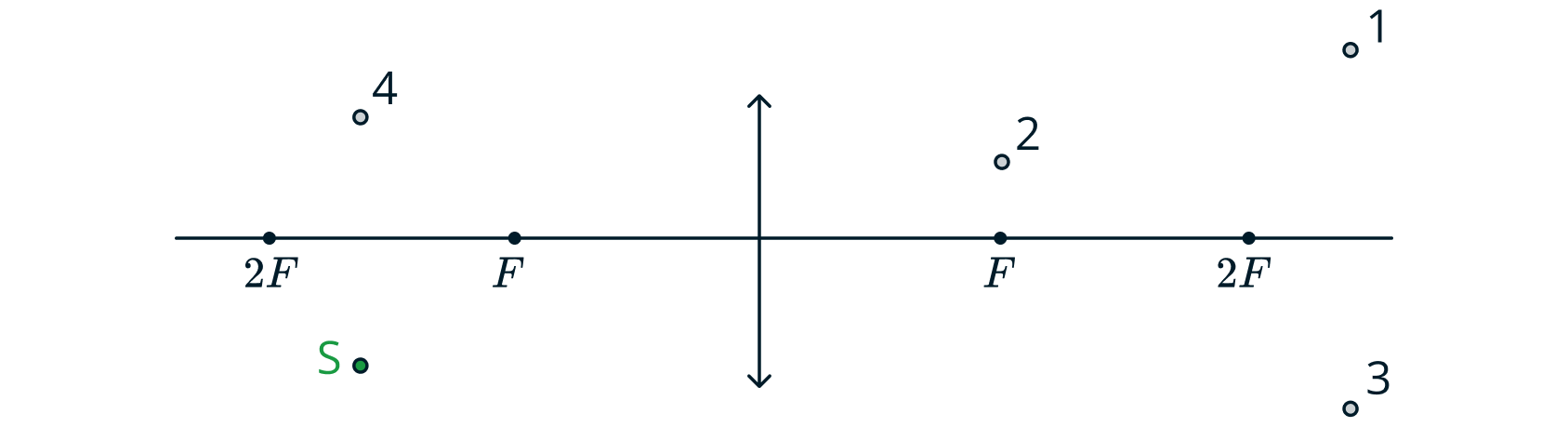

Какая из точек (1, 2, 3 или 4) является изображением точки S, создаваемым тонкой собирающей линзой с фокусным расстоянием F (см. рисунок)
Источники:
Проведём луч, параллельно главной оптической оси, после преломления он должен пройти через фокус линзы (см .рис.). Также проведём луч через центр линзы, при этом он не преломляется (см. рис.). Пересечение двух лучей даст изображение точки
В данном случае это точка 4
