Идеальный колебательный контур состоит из конденсатора и катушки индуктивности. Заряд на одной из обкладок конденсатора
изменяется во времени в соответствии с формулой
.

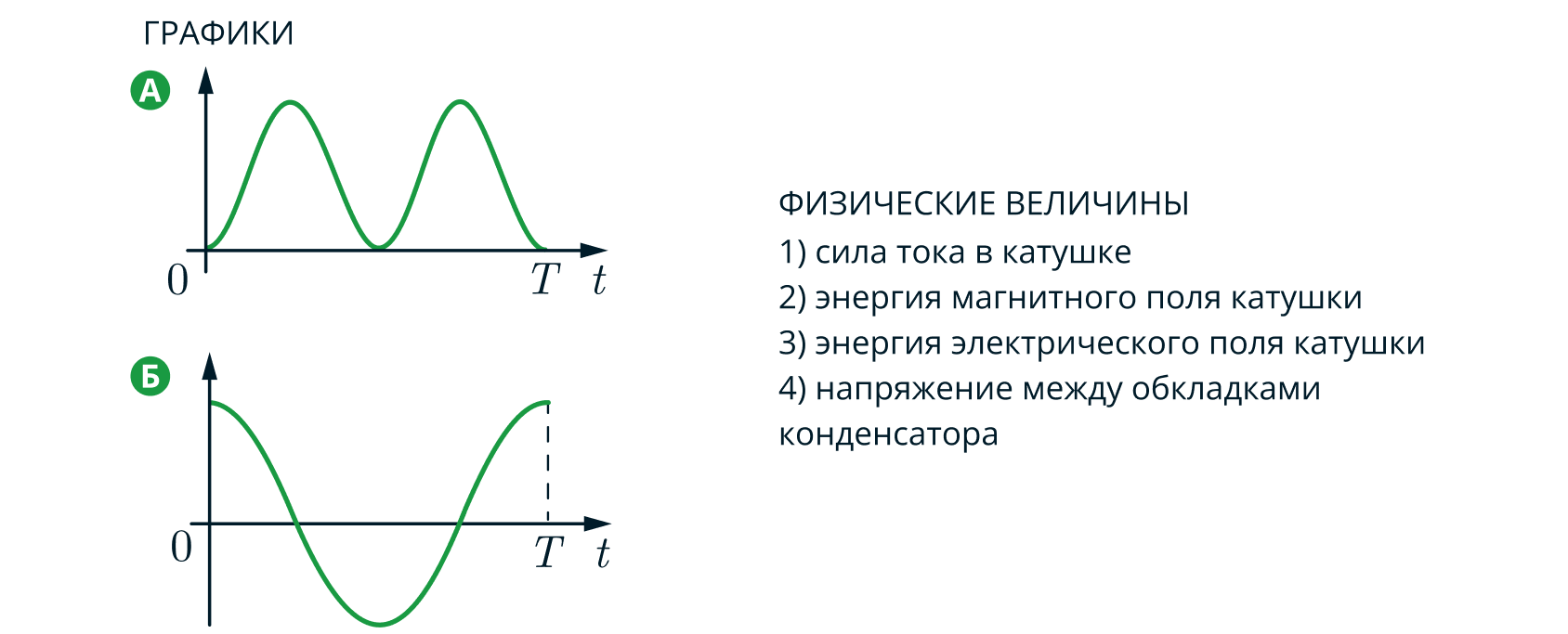

Приведённые ниже графики А и Б представляют изменения физических величин, характеризующих свободные
электромагнитные колебания в контуре (Т - период колебаний). Установите соответствие между графиками и физическими
величинами, зависимость которых от времени эти графики могут представлять. К каждой позиции первого столбца
подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.
Источники:
Сила тока есть производная заряда по времени. Тогда
где
- максимальная сила тока.

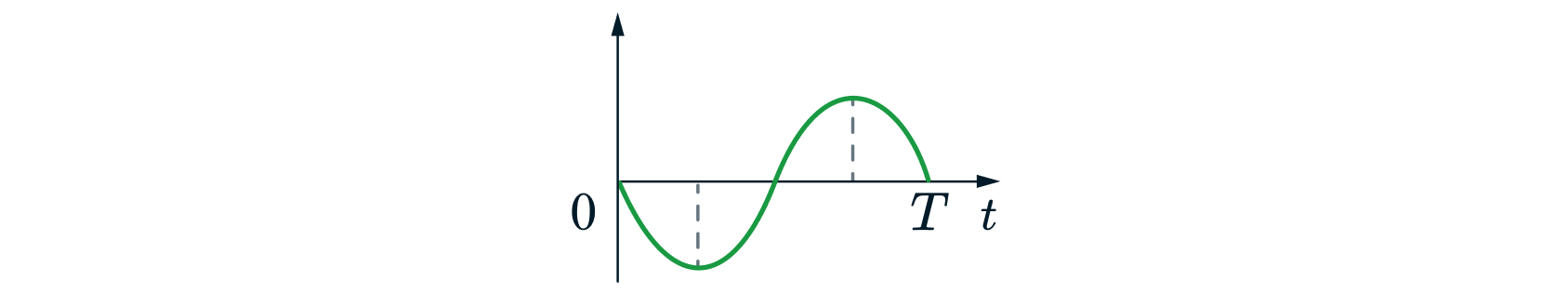

Тогда график силы тока от времени выглядит следующим образом
Найдем энергию магнитного поля катушки

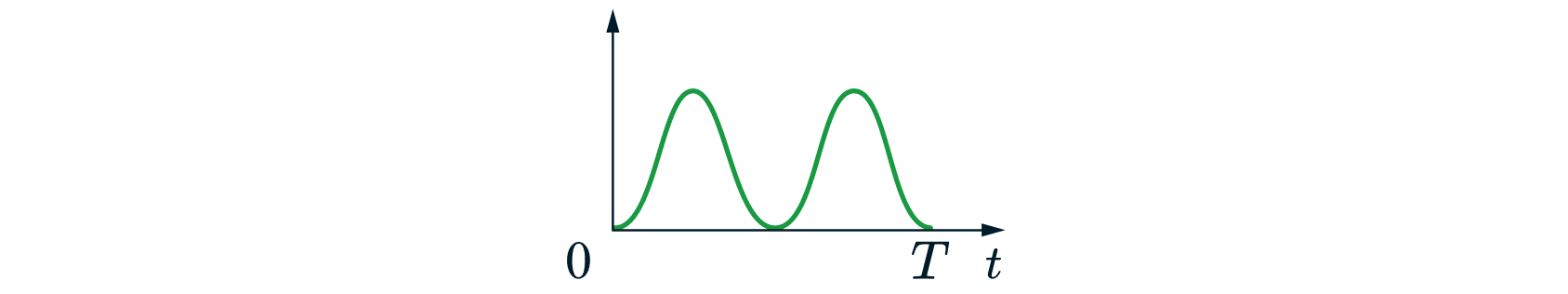

График зависимости энергии магнитного поля катушки от времени изображен ниже
Следовательно гравфику А соответствует зависимость энергии магнитного поля катушки от времени, т.е. пункт 2
Напряжение на катушке выражается следующей формулой
– где
– напряжение на обкладках конденсатора в начальный момент времени. Этой зависимости соответствует график
Б.
