Магнитное поле

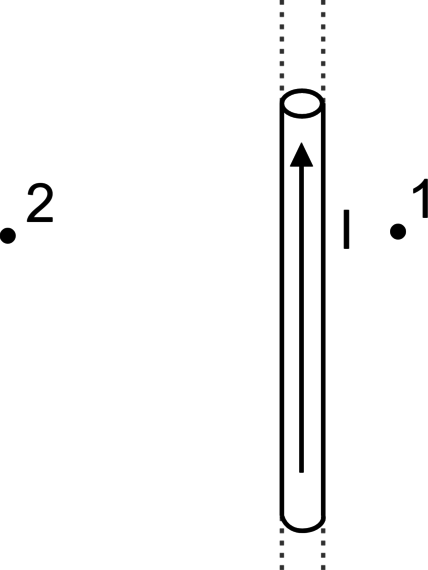

На рисунке изображен металлический проводник, по которому течет ток \(I\), расстояние до точек 1 и 2 маленькое. Выберите из предложенных утверждений одно верное.
1) Модуль вектора индукции в точке 1 равен модулю индукции в точке 2.
2) Вектор индукции в точке 2 равен нулю.
3) Модуль вектора индукции в точке 1 больше модуля индукции в точке 2.
4) Вектор индукции в точке 2 сонаправлен с вектором индукции в точке 1.
1)\(\color{red}{\small \text{Неверно }}\)
С увеличением расстояния модуль вектора магнитной индукции ослабевает, так как точка 1 ближе к проводнику, чем точка 2, то в точке 1 модуль вектора магнитной индукции больше.
2)\(\color{red}{\small \text{Неверно }}\)
Так как расстояние от проводника маленькое, то и магнитная индукция в точке 2 будет существовать.
3)\(\color{green}{\small \text{Верно }}\)
С увеличением расстояния модуль вектора магнитной индукции ослабевает, так как точка 1 ближе к проводнику, чем точка 2, то в точке 1 модуль вектора магнитной индукции больше.
4)\(\color{red}{\small \text{Неверно }}\)
Определим направление линий магнитной индукции по правилу правой руки. Если обхватить правой ладонью проводник с током, а большой палец направить вдоль движения тока, то четыре пальца укажут направление вектора магнитной индукции, в точке 2 он направлен к наблюдателю. Аналогично для точки 1 получаем от наблюдателя, значит, они противоположно направлены.
На рисунке изображены два проводника, по которым течет ток \(I_1\) и \(I_2\), они равноудалены от точки \(A\), но \(I_1>I_2\). Куда направлен вектор магнитной индукции в точке \(A\)?
1) Вниз
2) Вверх
3) Влево
4) Вправо
Найдем по правилу правой руки, куда направлен вектор магнитной индукции каждого из проводников в точке \(A\). Проводник 1, если обхватить правой ладонью проводник с током, а большой палец направить вдоль движения тока, то четыре пальца укажут направление вектора магнитной индукции, в данном случае он направлен вниз. Для проводника 2, по правилу правой руки, он направлен вверх. Так как расстояния от проводников одинаковые, а сила тока в проводнике 1 больше силы тока в проводнике 2, то проводник 1 создает более мощное магнитное поле, а значит и их суммарный вектор направлен вниз.
На рисунке изображены два проводника, по которым течет ток \(I_1\) и \(I_2\), силы тока равны, но проводник 2 находится ближе к точке \(A\), чем проводник 1. Куда направлен вектор магнитной индукции в точке \(A\)?
1) Вниз
2) Вверх
3) Влево
4) Вправо
Найдем по правилу правой руки, куда направлен вектор магнитной индукции каждого из проводников в точке \(A\). Проводник 1, если обхватить правой ладонью проводник с током, а большой палец направить вдоль движения тока, то четыре пальца укажут направление вектора магнитной индукции, в данном случае он направлен вниз. Для проводника 2, по правилу правой руки, он направлен вверх. Так как силы тока равны, а проводник 2 ближе, чем проводник 1, то проводник 2 создает более мощное магнитное поле, а значит и их суммарный вектор направлен вверх.
На рисунке изображены два проводника, по которым течет ток \(I_1\) и \(I_2\), силы тока равны, проводники находятся на равном расстоянии от точки \(A\). Куда направлен вектор магнитной индукции в точке \(A\)?
1) Вниз
2) Вверх
3) Равен нулю
4) Вправо
Найдем по правилу правой руки, куда направлен вектор магнитной индукции каждого из проводников в точке \(A\). Проводник 1, если обхватить правой ладонью проводник с током, а большой палец направить вдоль движения тока, то четыре пальца укажут направление вектора магнитной индукции, в данном случае он направлен вниз. Для проводника 2, по правилу правой руки, он направлен вверх. Так как силы тока равны, и проводники находятся на равном расстоянии, то они создают одинаковое по силе магнитное поле, следовательно они уравновешивают друг друга.
На рисунке изображен проволочный виток, который находится в вертикальной плоскости, по нему течет ток в направлении, указанном стрелкой. Куда направлен вектор магнитной индукции в точке \(A\)?
1) Вниз
2) Вверх
3) Вправо
4) Влево
Найдем направление вектора магнитной индукции по правилу правой руки, если обхватить проволочный виток правой рукой, а четыре пальца руки направить вдоль движения электрического тока, то большой палец, отставленный на 90 градусов, покажет направление линий магнитной индукции внутри витка. В данном случае линии магнитной индукции направлены вправо.

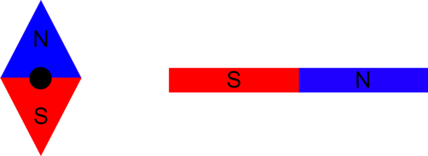

На рисунке закрепленная магнитная стрелка компаса, к ней поднесли сильный постоянный полосовой магнит и стрелку освободили. При этом стрелка
1) Повернется на 90\(^\circ\) по часовой стрелке
2) Повернется на 90\(^\circ\) против часовой стрелки
3) Повернется на 180\(^\circ\)
4) Останется в неизменном положении
При освобождении стрелки одноименные заряды будут притягиваться, а разноименные отталкиваться, значит, после освобождения стрелка повернется северным полюсом.

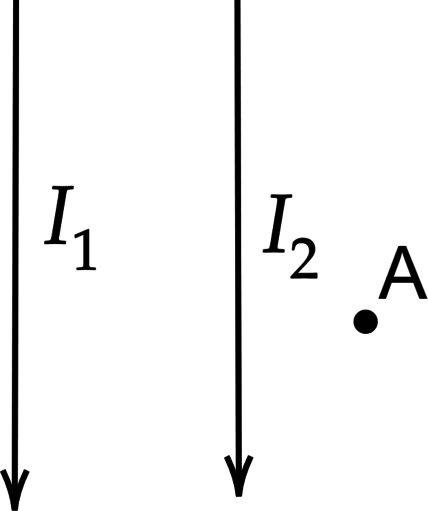

На рисунке изображены два проводника, по которым течет ток \(I_1\) и \(I_2\), силы тока равны, проводники находятся на разном расстоянии от точки \(A\). Куда направлен вектор магнитной индукции в точке \(A\)?
1) Вниз
2) Вверх
3) От наблюдателя
4) К наблюдателю
Найдем по правилу правой руки, куда направлен вектор магнитной индукции каждого из проводников в точке \(A\). Проводник 1, если обхватить правой ладонью проводник с током, а большой палец направить вдоль движения тока, то четыре пальца укажут направление вектора магнитной индукции, в точке \(A\) он направлен к наблюдателю. Для проводника 2, по правилу правой руки, он направлен к наблюдателю. Векторы сонаправлены, поэтому их общий вектор направлен в тоже направление.
